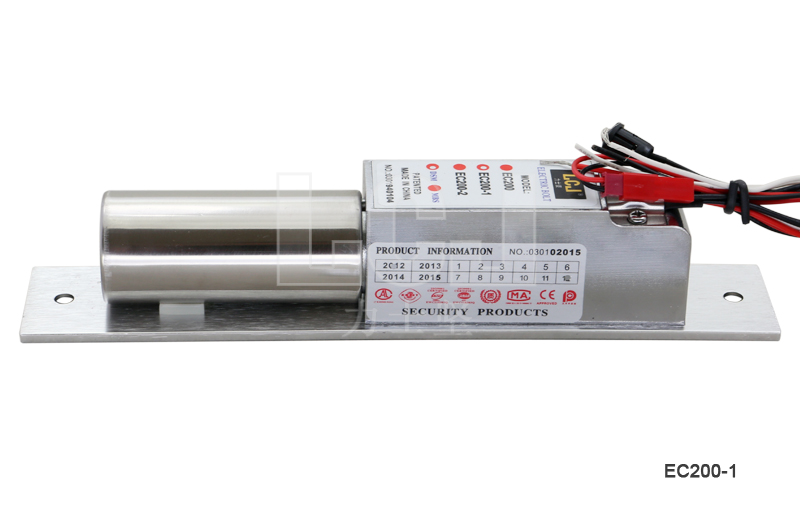

高品质节能环保EC系列电插锁：
广泛应用于：
1、 安防行业的智能大厦、办公大厦、小区等任何有框门(木门、金属门、防火门、消防门)，包边玻璃门或未包边玻璃门安装
2、 净化行业的二门互锁，三门互锁需订做直通带门信号NONC输出实现
3、 机械设备行业安装应用
（2）DC9V绝对安全电压
1、作用：电源电压降低至DC9V时， LCJ 电插锁正常上锁。
2、好处：减少维护成本
A、确保因电源功率下降或电缆老化等因素引起的系统供电不足，当电压降不低于DC9V绝对安全电压时 LCJ 电插锁仍能正常工作。
B、减少后期更换电缆带来的施工（打开线槽）与线材成本
C、确保用锁安全，避免出现锁舌跳动或锁舌缩回后不自动上锁
作用：方便快捷查看电锁工作情况
高品质超稳定耐用
A、极微残磁 （采用特级电磁纯铁，残磁增量10年小于5%）
B、高精度数控化设备生产
(加工精度由原来的5cmm提升为目前控制的3cmm,合格率：99.62%）
C、耐力测试达突破260万次（是继2012年150万次老化测试后，力士达电锁厂的又一次的成功自我挑战！）
D、使用超10年,超20年市场实践应用
|
智能上锁 （DC12V供电、正装安装） |
准确定位 | 通电后当磁扣板最端与锁体面板最端位对齐为基准，半径8mm的球体内后锁舌完全伸出。 |
| 防撞 | 关门到位且停留持续达1秒，启动上锁，锁舌完整伸出。观察电源显示的启动电流：650mA±10%(580~715mA)。 | |
| 智能稳定 | 启动上锁且上锁持续达1秒，将磁扣板移开，锁舌不收回。观察电源显示的工作电流为250mA±10%(225~275mA)。 | |
|
在稳定工作状态(电流DC12 V@250mA±10%)下，将锁舌完整压缩回锁舌孔，释放后，锁舌应自复位至完整上锁。 |
||
| 断电开锁 | 关闭电源，锁舌自动收回开锁 | |
|
整机功能测试 (DC12V) |
对“准确定位”、“智能启动”、“智能稳定”与“断电开锁”的功能实施连续检验，结果均符合标准要求为合格。 | |
|
绝对安全电压 参考EC系列电插锁绝对安全电压操作示意图） （DC9V供电、正装安装） |
准确定位 | 通电后当磁扣板最端与锁体面板最端位对齐为基准，半径8mm的球体内后锁舌完全伸出。 |
| 防撞 | 关门到位且停留持续达1秒，启动上锁，锁舌完整伸出。观察电源显示的启动电流：470mA±10%(423~517mA)。 | |
| 智能稳定 |
启动上锁且上锁持续达1秒，将磁扣板移开，锁舌不收回。观察电源显示的工作电流为190mA±10%(171~209mA) 。 |
|
|
在稳定工作状态(电流DC9V@ 190mA±10%)下，将锁舌完整压缩回锁舌孔，释放后，锁舌应自复位至完整上锁。 |
||
| 断电开锁 | 关闭电源，锁舌自动收回开锁 | |
|
整机功能测试 (DC9V) |
对“准确定位”、“智能启动”、“智能稳定”与“断电开锁”的功能实施连续检验，结果均符合标准要求为合格。 | |
|
保持电压 （正装安装，调节电源至4.5V) |
在稳定工作状态下，调节供电电压至DC4.5V时，应保持上锁状态，工作电流应为70mA±10%（63~77mA ） | |
|
最低启动电压 （正装安装，供DC6.5V电） |
给电锁供DC6.5V的电，锁舌应完整伸出上锁，启动电流应为310mA±10% （279~341mA ） | |
| 信号灯 | 开锁时，不亮灯 | |
| 上锁时，亮红灯 | ||
| 门状态信号 | 开门状态时，2根白色信号线输出NO（常开、开路）信号 | |
| 关门状态时，2根白色信号线输出NC（常闭、通路）信号 | ||
| 锁状态信号 | 开锁状态时，棕色线与紫线输出NC（常闭、通路）信号 | |
| 上锁状态时，棕色线与紫线输出NO（常开、开路）信号 | ||
| 上锁延时功能 | 0秒 0 ：电锁侦测到上锁信号稳定后启动上锁 | |
|
3秒 0 ：电锁侦测到上锁信 号稳定后，且持续稳定达3秒启动上锁 |
||
| 6秒 0 ：电锁侦测到上锁信号稳定后，且持续稳定达6秒启动上锁 | ||
| 9秒 0 ：电锁侦测到上锁信号稳定后，且持续稳定达9秒启动上锁 | ||
| 开锁延时功能 | 3秒 0：电锁在断电后，及时供电的状态下，持续保持开锁状态达3秒 | |
| 6秒 0 ：电锁在断电后，及时供电的状态下，持续保持开锁状态达6秒 | ||
| 9秒 0 ：电锁在断电后，及时供电的状态下，持续保持开锁状态达9秒 | ||
| 锁舌防锯 | 锁舌在外力作用下，360度自动旋转 | |
| 可调感应距离 | 永磁体上下可调距离：5mm内 | |
| 漏电 | 电子线与锁体外壳间为无穷大（∞） | |
| 气候环境适应性检验 | 高温试验 | 电锁在50℃±2℃条件下，加电2小时，试验后，功能正常工作。 |
| 低温试验 | 电锁在-20℃±2℃条件下，加电2小时，试验后，功能正常工作。 | |
| 恒定湿热试验 | 电锁在湿度（93±2）%，温度40℃±2℃环境中存储48小时，试验后，功能正常工作 |
|
工作原理 |
通电、磁感应上锁、断电开锁 |
|
工作电压 |
DC12V ±10% |
|
启动电流 |
650mA |
|
工作电流 |
250 mA |
|
功率 |
7.8W-3W |
|
工作温升 |
≤ 常温 +20℃ |
|
指示灯 |
有 |
|
定位器 |
无 |
|
门状态信号输出 |
带NO信号输出；门状态信号的过载量不大于DC12V@300mA，(NC)需订制 |
|
锁状态信号输出 |
无 |
|
上锁延时功能 |
0.3.6.9秒可调 |
|
开锁延时功能 |
3.6.9秒可调 |
|
侧向抗拉力 |
600公斤级 |
|
工作寿命 |
使用超10年 |
|
环境温度 |
-20～55℃ |
|
锁体材质 |
锌合金、紫铜漆包线、铝合金、特级电磁纯铁 |
|
装饰面板材材质 |
不锈钢 |
|
磁扣板材质 |
铝合金 |
|

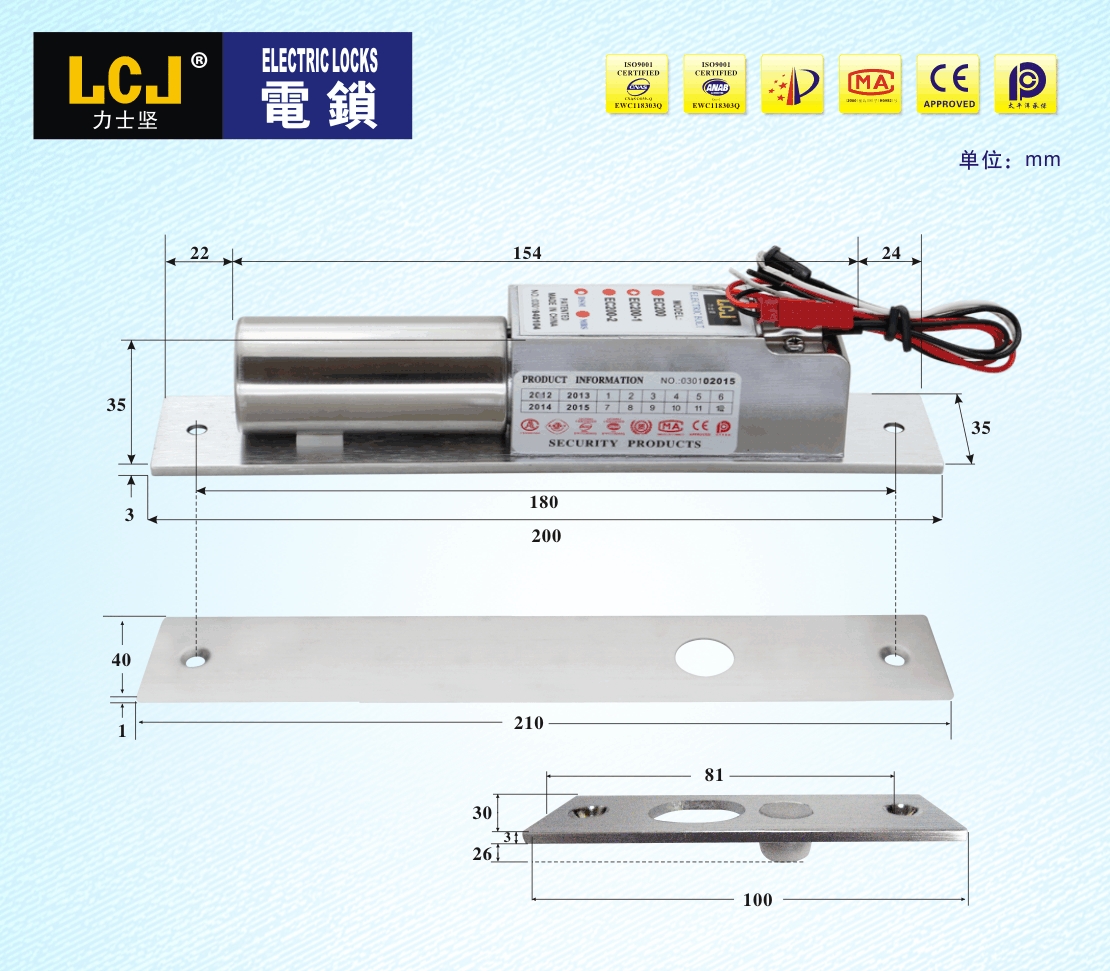

锁体尺寸 |
L200×W35×H38 (mm) |
|
装饰面板尺寸 |
L210×W40×H0.8 (mm) |
|
磁扣板尺寸 |
L100×W30×H3 (mm) |
|
锁舌尺寸 |
Φ15X14.5 (mm) |
|

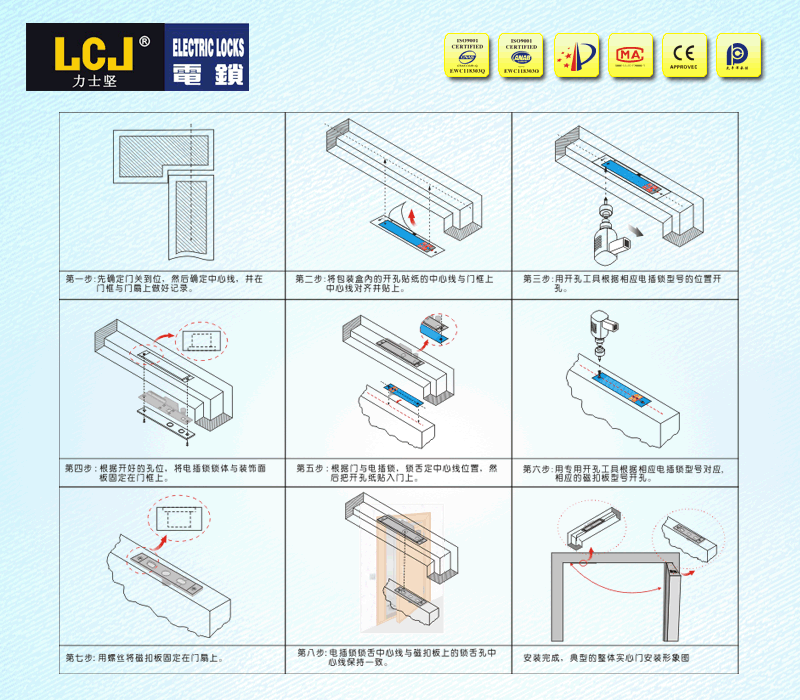

安装类型 |
单门、嵌入式安装（暗装型） |
|
开门角度 |
90度、180度 |
|
应用 环境 |
开门 方向 |
电锁 配套产品 |
控制器 门禁机 一卡通 |
感应卡 |
复位开关 出门开关 出门按钮 |
遥控器 （可选） |
电 源 线性电源 电锁电源 |
蓄电池 |
|
木 门 |
外开 |
无 |
FS2000C |
ID001
ID002
ID003 |
POC1101
POC2020 |
POCJ3001
POCF3001 |
标准电锁电源 POC901–2.6X POC902-3X |
不须配套 |
|
内推 |
无 |
|||||||
|
金属门 |
外开 |
马夹 |
||||||
|
内推 |
后备式电锁电源 POC901-2.6C POC902-3C POC902-5C |
须配套 |
||||||
|
未包边 玻璃框 |
外开 内推 |
PZEC200 |
||||||
|
未包边 玻璃门 |
外开 内推 |
PFEC100-1 |
|
数量(把/箱) |
20把/箱 |
|
净重(公斤/把) |
0.85公斤/把 |
|
总重(公斤/箱) |
17公斤/箱 |
|
包装盒规格 |
L286×W66×H60 (mm) |
|
包装箱规格 |
L340×W300×H230 (mm) |
|
EC电插锁是按照《电插锁》标准自主设计开发，拥有实用新型、外观等专利。
|
|
|
公司通过于2003年率先获得：ISO9001：2008质量管理体系中国版与美国版管理认证 质量管理体系中国版本： 中英文 |
|
|
质量管理体系美国版本： 中英文 |
|
|
产品通过公安部安全与警用电子产品质量检测中心的型式检验（MA认证） |
|
|
产品通过SGS（瑞士通用公证行、通标标准技术服务有限公司）实验室的CE认证 |
|
产品通过中国太平洋财产保险股份有限公司（CPIC）承保产品责任险。 |
|
|
产品享有超服务：10年保修，首5年超值保修 （因我司质量问题，来回运费由我司承担），参与LCJ售后服务条例执行。 |
